拉繩位移傳感器方波信號TTL/HTL。其中TTL為長線差分驅動型，以2米TTL信號為例，在接線時，應對應該拉繩式傳感器的接線定義，2米方波TTL拉繩式編碼器的供電電壓為5v；分正負極，好依照接線圖標注的顏色對應Vcc和0v；而信號線A和B為一組，A-和B-為一組，切記信號線不可與供電電壓相連，另一端的接受設備接口應與該信號對應，AB相連接后，主要用于正向和反向計數或判斷正反向和測量速度；

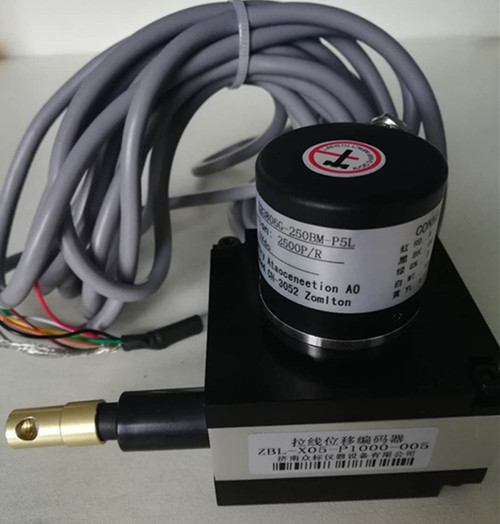

方波TTL信號拉繩位移傳感器又稱拉繩編碼器，在回彈式位移傳感器的領域中。屬于差分驅動信號，其特點是測量精度高，有效行程0-2米，0-5米，0-10米，分辨率高達0.001mm，廣泛應用于航天航空，機械制造，建筑機械，紡織機械，鐵路橋梁，冶金制造，試驗設備，化工以及科研院校等行業。該產品標配安裝支架，數據線電纜長達4米，足以常規使用。眾標公司所有產品均可定制。
|
